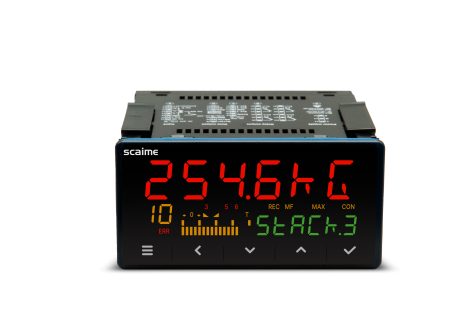

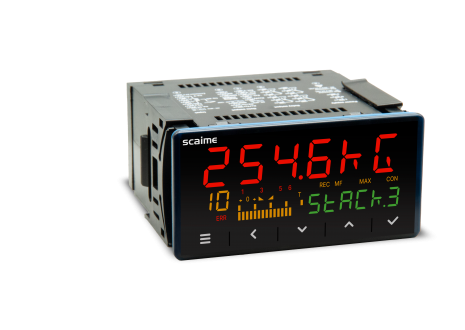

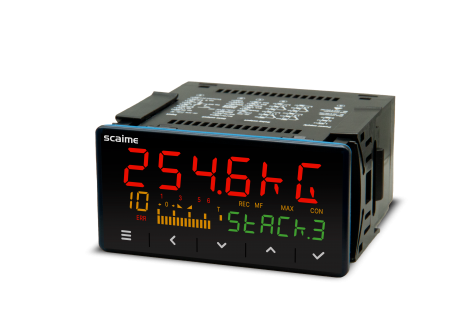

IM2-S

Das doppelte LED-Display, die integrierte Balkenanzeige und die intuitive Bedienung erleichtern das Ablesen der Messwerte und die Parametrierung des Geräts. Dank zahlreicher Signalverarbeitungsfunktionen bietet die IM2-S eine vollständige Lösung für die Erfassung, Anzeige und Übertragung von Messwerten von DMS-Sensoren.

Hauptmerkmale

• 6-stellige LED-Anzeige mit Zusatzanzeige und integrierter Balkenanzeige
• Kompatibel mit 4- oder 6-adrigen DMS-Sensoren
• Eingangsbereiche: 1...2 / 2...4 / 4...8 / 8...16 mV/V
• Genauigkeit bis zu 0,02 % vom Endwert
• Abtastrate bis zu 1200 Messungen pro Sekunde
• Erweiterte Wägefunktion mit Tara und automatischer Nullstellung
• Programmierbare digitale Filter für stabile und zuverlässige Messungen
• Teach-In-Funktion für eine vereinfachte Kalibrierung
• Mehrpunkt-Linearisierung
• Integrierte mathematische Funktionen
• DIN-Format 96 × 48 mm
• Universelle Spannungsversorgung 10...30 V AC/DC oder 80...250 V AC/DC

Integrierte Funktionen : die IM2-S verfügt über zahlreiche Funktionen zur Vereinfachung der Integration und des Betriebs von Messsystemen:

• Tara und automatische Nullstellung
• Speicherung von Minimal- und Maximalwerten
• Spitzenerkennung und Spitzenwertanzeige
• Offset-Kompensation
• Konfigurierbare digitale Filter
• Linearisierung mit bis zu 100 Punkten
• Signalsimulation für Testzwecke
• Ereignis- und Fehlerprotokoll
• Echtzeituhr und zeitgesteuerte Funktionen
• Interne Messdatenspeicherung

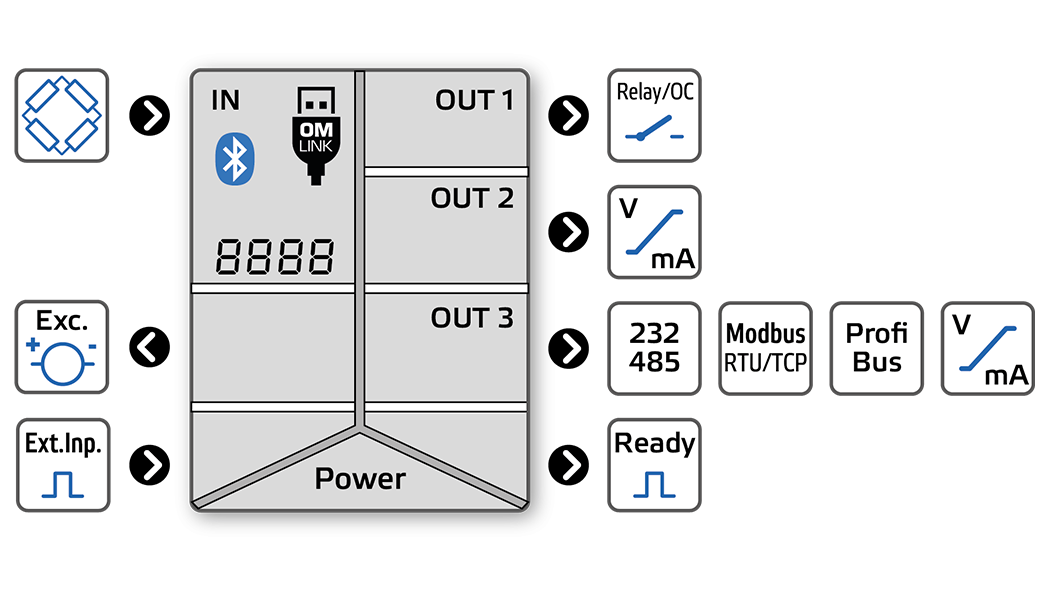

Um den Anforderungen industrieller Anwendungen gerecht zu werden, kann das Gerät mit verschiedenen Optionen ausgestattet werden.

Logikeingänge

• 3 galvanisch getrennte PNP/NPN-Eingänge oder potenzialfreie Kontakte
• Konfigurierbare Funktionen: Tara, Nullstellung, Hold, Aufzeichnung, Tastatursperre usw.

Steuerausgänge

• Relais
• Open-Collector-Ausgänge
• Programmierbare Grenzwertschalter mit Hysterese und Verzögerung

Analogausgänge

• 0...2 V
• 0...5 V
• 0...10 V
• ±10 V
• 0...5 mA
• 0...20 mA
• 4...20 mA

Kommunikation

• ASCII
• Modbus RTU
• Modbus TCP/IP
