TOMASSIS – Brückenwaage für Kippwagen im Steinbruch

Der Kunde

TOMASSIS ENGINEERING ist ein griechisches Unternehmen, das in der Entwicklung, Konstruktion, Herstellung und Vermarktung von industriellen Wiegesystemen und Wiegeautomation tätig ist.

TOMASSIS Engineering ist spezialisiert auf Brückenwaagen, Waagen, Dosiersysteme, das Wiegen von Silos und Behältern sowie Anwendungen mit Wiegeautomation.

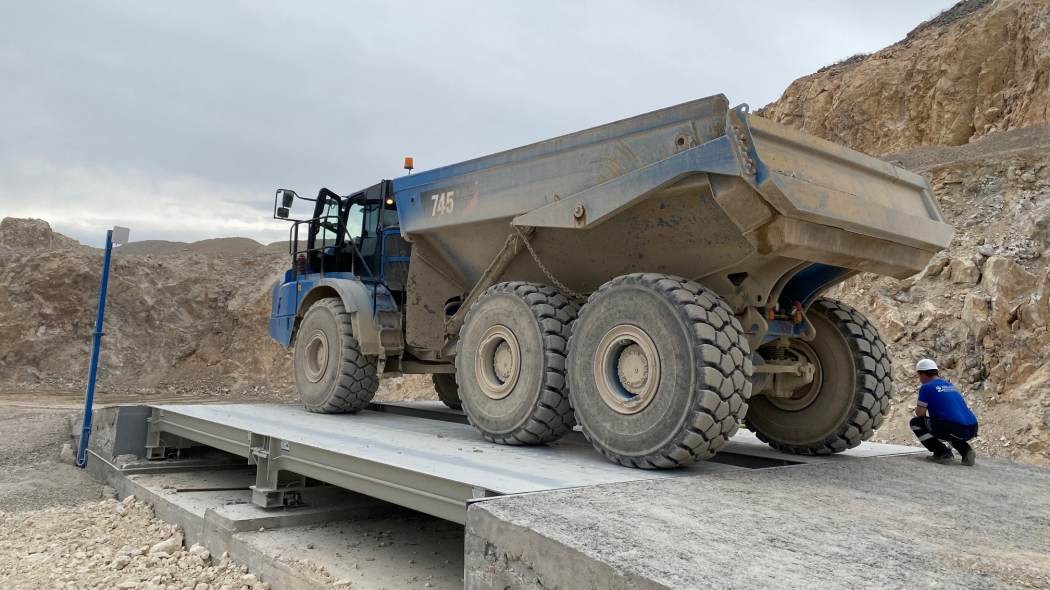

Für einen Steinbruch hat TOMASSIS ENGINEERING eine spezielle Brückenwaage zum Wiegen von knickgelenkten Muldenkippern mit hoher Tragkraft entwickelt. Das Projekt sah eine Nennkapazität von 200 t mit einer Teilung von 50 kg auf einer 7 m breiten und 9 m langen Waagebrücke vor.

Ihr Bedarf

Die größte Herausforderung bestand darin, eine möglichst niedrige mechanische Konstruktion zu realisieren, um die Höhe der Brücke zu begrenzen, und gleichzeitig eine hervorragende messtechnische Genauigkeit sowie eine hohe Robustheit für den Einsatz in einer Steinbruchumgebung zu gewährleisten.

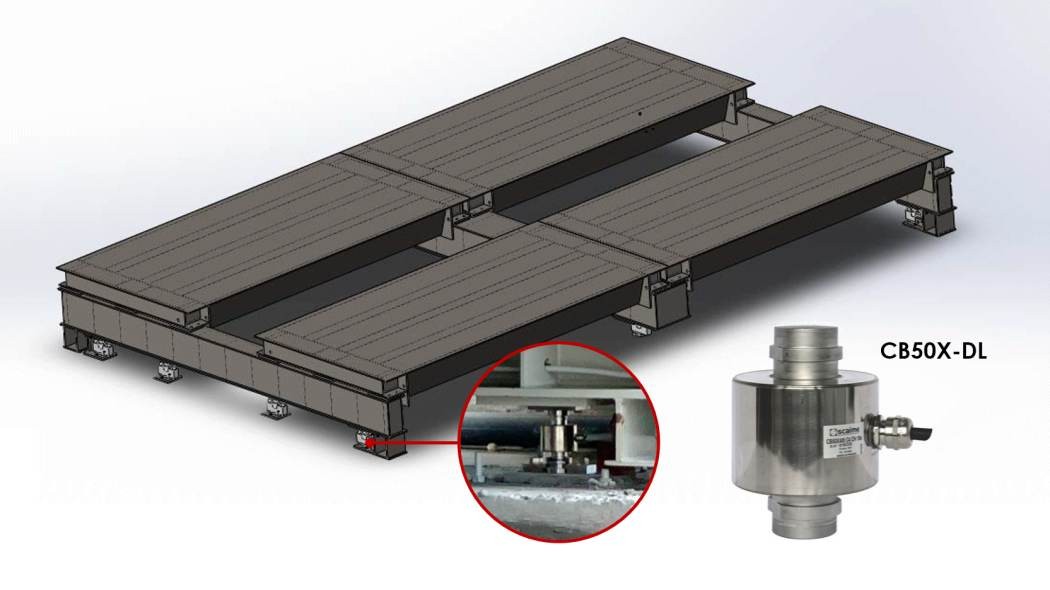

Um dieses Ziel zu erreichen, musste die 7 m x 9 m große Fahrbahn der Brückenwaage auf 12 Auflagepunkten ruhen, die auf drei Längsträger verteilt waren.

Das Wiegesystem sollte zudem eine vereinfachte Inbetriebnahme ermöglichen, ohne dass schwere Prüfgewichte vor Ort bereitgestellt werden mussten.

Unsere Lösung

Um den Anforderungen des Kunden gerecht zu werden, hat SCAIME 12 digitale Druckwägezellen vom Typ CB50X-DL mit einer Tragfähigkeit von jeweils 40 t angeboten.

Die Wahl des CB50X-DL entsprach direkt den Projektzielen:

Hohe mechanische Robustheit, geeignet für dynamische Belastungen und die Betriebsbedingungen im Steinbruch.
Genauigkeit, die den Anforderungen einer 200-t/50-kg-Brückenwaage entspricht.
Kalibrierter Digitalausgang, der eine Inbetriebnahme ohne systematischen Einsatz von Prüfgewichten ermöglicht. Jeder Wägezellen liefert einen kalibrierten Digitalausgang (200.000 Messpunkte für 40 t mit einer typischen Genauigkeit von 0,1 %). Diese Eigenschaft ermöglicht eine präzise Vorkalibrierung der Waage direkt anhand der Wägezellen.

12 digitale Druckwägezellen CB50X-DL 40 t 12 LPM-Montagesätze speziell für die Montage der CB50X auf einer Brückenwaage Anschlussboxen und Elektronik, kompatibel mit der digitalen Architektur von SCAIME
SCAIME-PRODUKTE

Vorteile für den Kunden

Reduzierung der mechanischen Höhe der Brückenwaage durch eine größere Anzahl von Auflagestellen und die kompakte Integration der Wägezellen.
Vereinfachte Inbetriebnahme: Die Erstkalibrierung kann anhand der kalibrierten digitalen Daten der Wägezellen durchgeführt werden, wodurch der Transport von Prüfgewichten zum Steinbruchstandort entfällt.
Reduzierung der Logistikkosten und der Ausfallzeiten bei der Inbetriebnahme und bei messtechnischen Wartungsarbeiten.
Robustheit, die für den Einsatz in mineralischen Umgebungen geeignet ist: Staub, Vibrationen, Stöße und Schwerlastverkehr.
Hohe Messstabilität dank der digitalen Technologie des CB50X-DL und der Lastverteilung auf 12 Auflager.
Einfache Erweiterbarkeit und Diagnose durch den Einsatz adressierbarer und individuell kalibrierter digitaler Wägezellen.
