capteur appui central numérique en inox

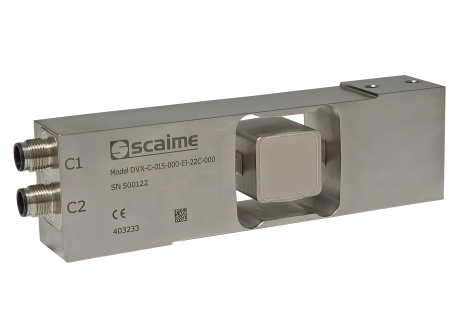

digitale Edelstahl Wägezelle - Kontrollwaage, 7.5 kg ... 75 kg

DVX-C

7.5 kg ... 75 kg
  • Digitale Wägezelle für die Kontrolle von Hochgeschwindigkeits-Verwiegungen und -messungen
  • Wägezelle aus Edelstahl, hermetisch verschweißt IP69K
  • Kompensierter Eckenlastfehler bis 400 x 400 mm
  • Wägeverfügbare Nennlaste: 7.5, 15, 30, 75 kg
  • OIML-Zertifizierung nach R76, R51 und R61 für 15, 30 und 75kg Modelle
  • Integrierte Wägefunktionen: Hochgeschwindigkeits-Transmitter, Dynamisches Kontrollwägen
  • Digitale parametrierbare Filter
  • 2 logische Eingänge und 4 Ausgänge
  • Feldbus-Ausführung: Anschluss RS485 Modbus und Anschluss CANOpen
  • Ethernet-Ausführung: EtherNet/IP, Profinet, Web-Server




Monosensorwaagen
Dynamische Wägung



Wählen Sie digital

Die digitalen DVX-Wägezellen verfügen über eine Verarbeitungs- und Kommunikationselektronik, die sich in der Nähe der Messfühler befindet. Mit einem 24-Bit-A/D-Wandler, konfigurierbaren digitalen Filtern und lokalen E/A bietet diese Architektur in einem sehr kompakten Format die Garantie für genaues und schnelles Wiegen in gestörten Umgebungen. Sie werden in der Lage sein :

  • Optimierung des Platzbedarfs Ihrer Maschinen
  • Reduzierung der Verkabelung für mehr Zuverlässigkeit
  • Verbesserung der Wartungsfreundlichkeit Ihrer Maschinen
DVS-Digital-advantage
logo communication,

Skalierbare Konnektivität

Die DVX-Wägezelle ist mit einem Multiprotokoll-Prozessor der letzten Generation ausgestattet.  Dieses innovative Design bietet Konnektivität zu Feldbus- oder Industrial Ethernet-Netzwerken ohne zusätzliches Modul. Mit einem Webserver für die Konfiguration, einem Dual-Ethernet-Port für einfache Vernetzung und Skalierbarkeit für Industrie 4.0 bietet der DVX :

  • Konnektivität zu neuen Automations-Architekturen.
  • Einfache und skalierbare Migration zu Ethernet-Netzwerken.
  • Zeitersparnis bei der Entwicklung Ihrer Maschinen

Ihre Maschinen zuverlässiger

Die DVX-Wägezelle ist aus Edelstahl mit Schutzart IP68 / IP69K gefertigt und sein Design bietet eine hohe Widerstandsfähigkeit gegenüber seitlichen Belastungen und versehentlichen Überlastungen. Dadurch ist er in der Lage, Hochdruckreinigungen und starken mechanischen Belastungen in automatischen Verpackungsmaschinen standzuhalten. Diese Robustheit ist die Garantie für :

  • Ein störungsfreier Betrieb mit geringen Wartungskosten
  • Maximale Maschinenverfügbarkeit unter allen Umständen
DVX-IP69K tested
iStock-520181816

Ihre leistungsfähige Kontrollwaage

Die DVX-C-Wägezelle enthält eine Software für dynamische Kontrollwägungen in Produktionslinien. Sie unterstützt den fliegenden Wägeprozess mit digitaler Filterung und einem Algorithmus zur Optimierung der Genauigkeit und Beseitigung von Vibrationen. Sie hilft dabei:

  • Verringern Sie Ausschuss und produzieren Sie gleichbleibende Qualität
  • Echtzeit-Überwachung der Verpackungslinie
  • Entwickeln Sie eine Kontrollwaage in Rekordzeit

Digitale Wägezelle zum Kontrollwägen in rauen Umgebungen

DVX-C ist eine digitale Wägezelle, die speziell für Hersteller von Verpackungsmaschinen entwickelt wurde:

  • Die DVX-Wägezelle ist aus Edelstahl gefertigt und hermetisch verschweißt, wodurch ein Schutzgrad von IP69K erreicht wird.
  • Sie kombiniert eine sehr hohe Genauigkeit mit höchstem Schutz, um häufiges Reinigen und Dauereinsatz in rauen Umgebungen zu ermöglichen.
  • Die DVX-C-Wägezelle integriert eine leistungsstarke Signalverarbeitungselektronik mit einer Auflösung von 500.000 Punkten und digitalen Filtern zur Beseitigung mechanischer Schwingungen und Störungen.
  • Funktionen für die dynamische Verwiegung sind integriert. Sie führt Erfassungen mit sehr hoher Geschwindigkeit durch und berechnet automatisch einen verwertbaren Gewichtswert für On-the-Fly-Wäge- oder Sortieranwendungen.
  • Da es je nach Version (Feldbus und Ethernet) über unterschiedliche Kommunikationsanschlüsse verfügt, kann es problemlos an jedes automatisierte System angeschlossen werden.



DVS Schnittstellen - Feldbus version

DVX-C

DVX Schnittstellen - Industrial Ethernet Version

DVX-C

DVX-C Kontrollverwiegungsfunktionen

  • Betriebsart für dynamische Verwiegung (Sortieren, Kalibrierung...).
  • Trigger über Gewicht oder extern (2 digitale Eingänge)
  • Automatische Berechnung des Gewichtswertes mit Statistikfunktionen



DVX-C

eNodView PC-Software

  • Sichern und Wiederherstellen von Konfigurationsdateien
  • Konfigurierung, Kontrolle und Kalibrierung
  • Anzeige der Messungen, Ergebnisse und E/A
  • Optimierung der digitalen Filterung durch FFT-Analyse und Simulation des Filtereffekts
  • Einstellen der Anwendung für dynamische Kontrollwaagen
eNodView SCAIME software für DVX Digitale Wägezelle
DVX-RING-web server

DVX Ethernet Webserver

  • Integrierter Webserver in allen DVX-Ethernet-Versionen.
  • Sichern und Wiederherstellen von Konfigurationsdateien.
  • Parametrierung und Kalibrierung des Sensors
  • Grafische Anzeige von Messungen, Ergebnissen und E/A.
  • Einstellung der Dosierungsanwendung
