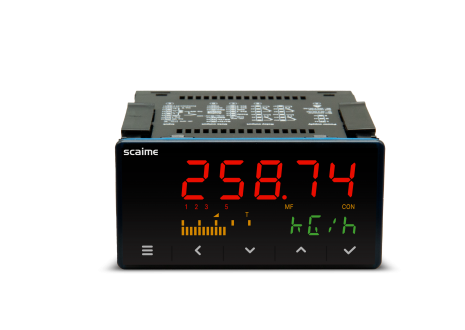

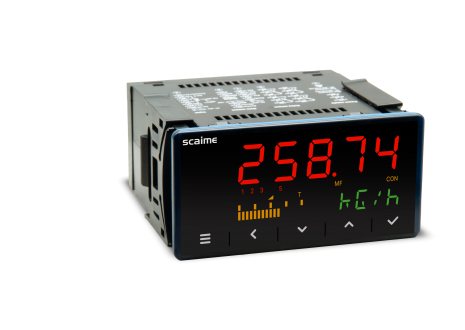

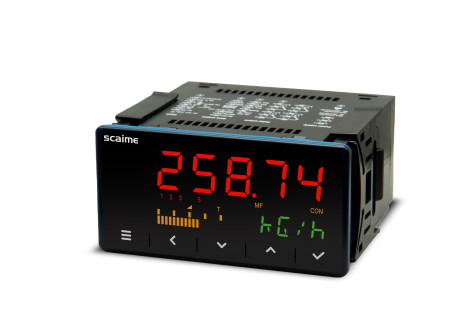

Dank seines doppelten LED-Displays, des integrierten Bargraphen, der berührungsempfindlichen Tasten mit haptischem Feedback und des intuitiven Konfigurationsassistenten bietet der IM2-P eine einfache und effiziente Bedienung.

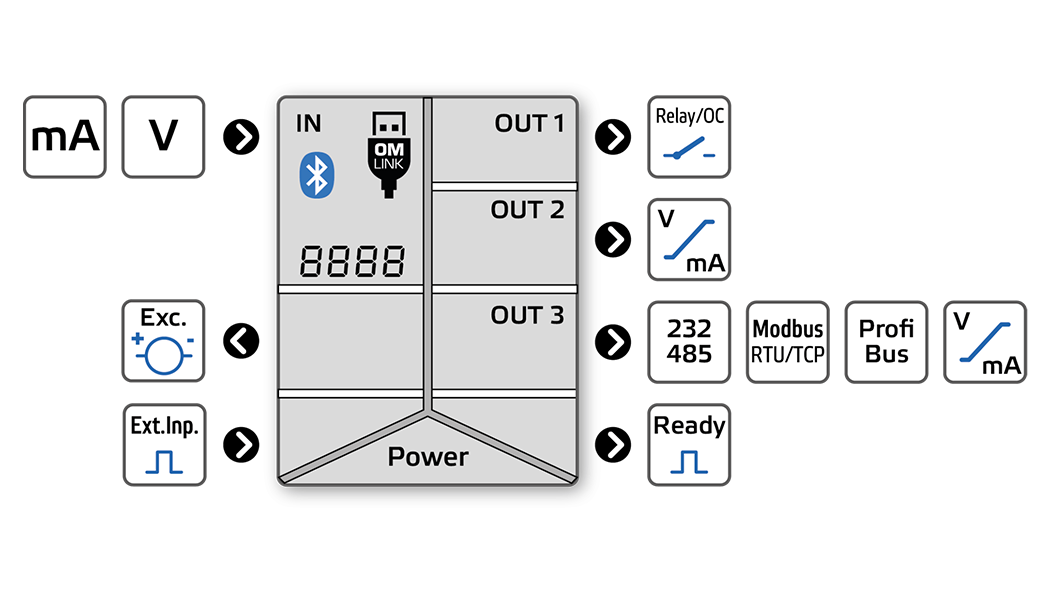

Seine modulare Architektur ermöglicht eine einfache Anpassung der Gerätefunktionen an die spezifischen Anforderungen der Anwendungen: Prozessüberwachung, Signalintegration, Schwellwertüberwachung, Datenübertragung und Messdatenerfassung.
Highlights
- 6-stelliger LED-Digitalanzeiger mit Sekundäranzeige und integriertem Bargraph
- Universeller Prozessmonitor und Integrator
- Hochleistungs-32-Bit-Prozessor
- 24-Bit-A/D-Wandler
- Genauigkeit bis zu 0,02 % des Endwerts
- Abtastrate bis zu 1200 Messungen/Sekunde
- Konfigurierbare 3-farbige LED-Hauptanzeige
- Berührungstasten mit RGB-Hintergrundbeleuchtung und haptischem Feedback
- Integrierter Konfigurationsassistent für eine vereinfachte Inbetriebnahme
- Integratorfunktion mit Anzeige des Momentan- und Summenwerts
- Integrierte erweiterte mathematische Funktionen
- Linearisierung mit bis zu 100 Punkten
- Programmierbare Digitalfilter
- Teach-In-Funktion für vereinfachte Kalibrierung
- Interne Speicherung von Messdaten
- DIN-Format 96 x 48 mm
- Universelle Versorgung 10...30 V AC/DC oder 80...250 V AC/DC
Analogeingänge
- ±5 mA
- 0...5 mA
- ±20 mA
- 0...20 mA
- 4...20 mA
- ±2 V
- ±5 V
- ±10 V
Integrierte Funktionen
- Integratorfunktion mit:
- Anzeige des Momentanwerts
- Anzeige des Summenwerts
- Konfigurierbarer Zeitbasis
- Programmierbaren Multiplikations- und Divisionskonstanten
- Automatische Nullstellung
- Tara
- Offset-Kompensation
- Speicherung von Minimal- und Maximalwerten
- Erkennung und Anzeige von Spitzenwerten
- Konfigurierbare digitale Filter:
- Arithmetischer Mittelwert
- Gleitender Mittelwert
- Exponentialfilter
- Anzeige-Rundung
- Mehrpunkt-Linearisierung
- Signalsimulation für Tests
- Ereignis- und Fehlerprotokollierung
- Verzögerter Start
- Echtzeituhr
- Zeitverwaltung der Funktionen
Logikeingänge
- 3 galvanisch getrennte PNP/NPN-Eingänge oder potentialfreie Kontakte
- Konfigurierbare Funktionen:
- Tara
- Tara-Reset
- Messwerthaltefunktion (Hold)
- Datenspeicherung
- Reset Min-/Max-Werte
- Reset Spitzenwert
- Tastatursperre
- Benutzerdefinierte externe Befehle
Steuerausgänge
- Relais
- Open-Collector-Ausgänge
- Programmierbare Komparatoren mit:
- Schwellwert
- Hysterese
- Einschaltverzögerung
- Ausschaltverzögerung
- Fensterfunktion
- Dosierfunktion
Analogausgänge
- 0...2 V
- 0...5 V
- 0...10 V
- ±10 V
- 0...5 mA
- 0...20 mA
- 4...20 mA
Kommunikation
- ASCII
- Modbus RTU
- Modbus TCP/IP
